CHAUDIÈRE « INDUSTRIE » PRO FLEX
de 175 à 1 000 KW
GRANDE INSTALLATION À PLAQUETTES DE BOIS DÉCHIQUETÉ
La série PRO FLEX offre un confort de chauffage hautement économique et axé sur le futur pour granulés et plaquettes de bois déchiqueté. Grâce au système modulaire, les installations sont disponibles dans une plage de puissance atteignant 1 000 KW et peuvent être mises en œuvre de manière très flexible.
Avantages
Combustion haute efficacité

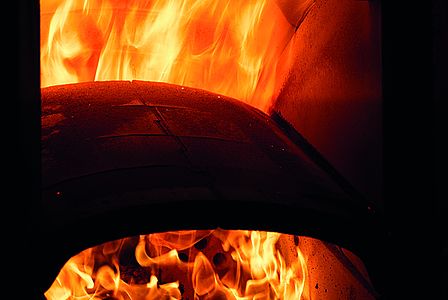

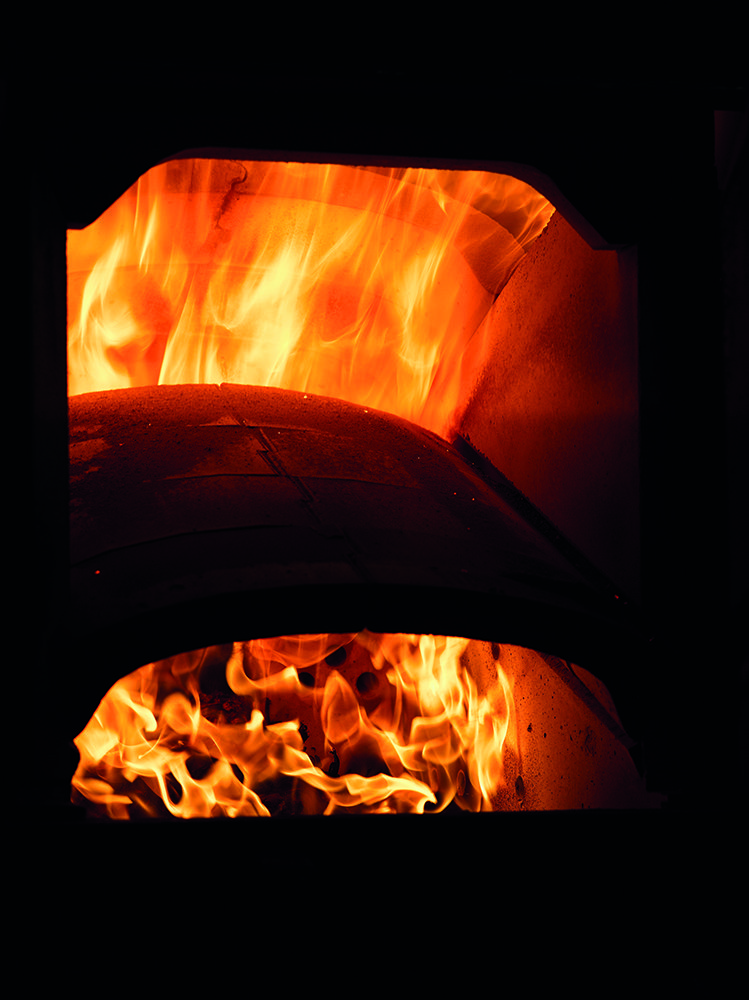

Les combustibles sont gazéifiés avec apport d'air primaire à une température idéale du lit de combustion. Le débit d'air et l'avance du combustible sont régulés par la sonde Lambda en fonction des besoins afin de réaliser un taux de rentabilité optimum. Les gaz de combustion qui se forment sont convertis proprement en énergie grâce à l'air secondaire dans une chambre de combustion cyclonique aux larges dimensions, à une température d'env. 1 300 °C. La construction en dôme éprouvée maintes fois permet ici une parfaite combustion et de longs intervalles de recharge.
SÉCURITÉ DE FONCTIONNEMENT MAXIMUM
La construction modulaire à plusieurs niveaux augmente nettement la sécurité de fonctionnement, surtout lorsqu'il s'agit du chauffage de plusieurs bâtiments ou de grands immeubles. Si l'une des chaudières montée en série fait défaut, les autres continuent simplement de fonctionner. Cette configuration protège de l'arrêt total et est particulièrement importante pour les utilisateurs communaux ou de la petite industrie.
Construction modulaire
Tous les éléments des installations « industrie » PRO se transportent au moyen d'un transpalette manuel et permettent un assemblage pratique. Les longs temps de montage et de mise en place, habituels dans le cas de grandes installations, sont ici obsolètes.
COMMANDE SIMPLE
Les installations « industrie » PRO sont d'une utilisation particulièrement simple grâce à une interface utilisateur à système tactile ingénieuse et adaptée à l'utilisateur. Quels que soient les réglages ou les données de l'installation à consulter, quelques étapes suffisent pour le réaliser.
Possibilités d'utilisation flexibles
Parmi les points forts des installations PRO dominent, à côté de la sécurité et de la rentabilité qu'elles offrent, des solutions d'extraction flexibles et la possibilité de chauffer aussi bien avec des granulés que des plaquettes de bois déchiqueté.
Le plus grand
confort
Tout est question de technique

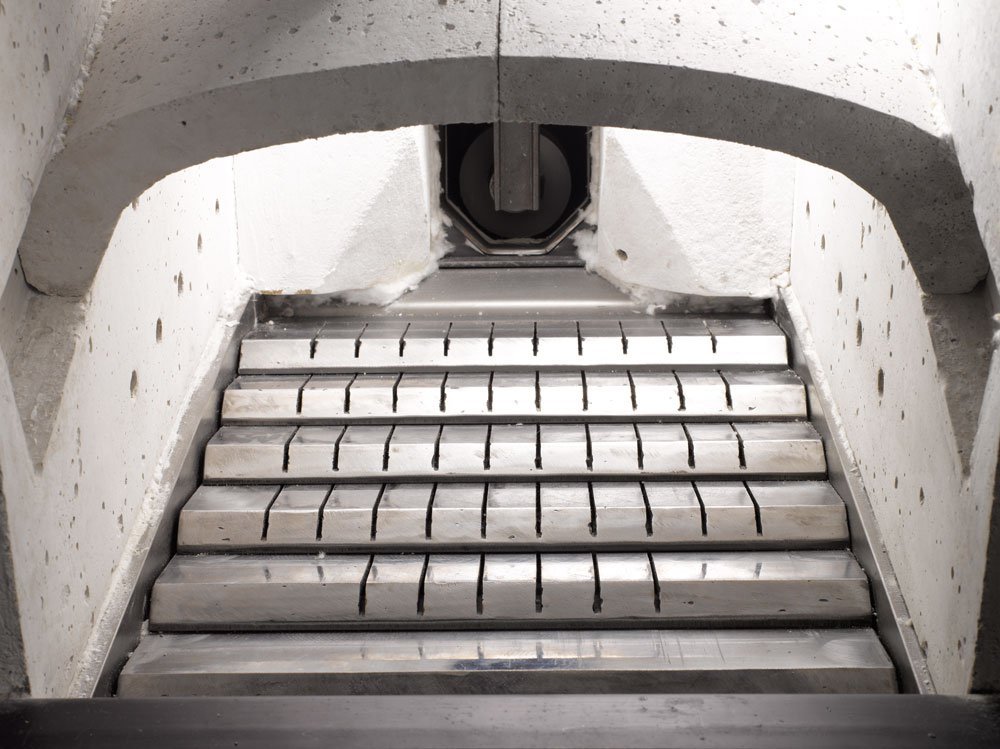

Technologie industrielle de la grille à gradins
Les grilles à gradins auto-nettoyante permettent de régler la taille du lit de combustion et la puissance de la chaudière en fonction des besoins et de manière adaptée au combustible, sans risquer de formation de scories. La grille à gradins mobiles maintient les passages d'air primaires propres, garantit une combustion optimale et assure le transport des cendres hors de la chaudière

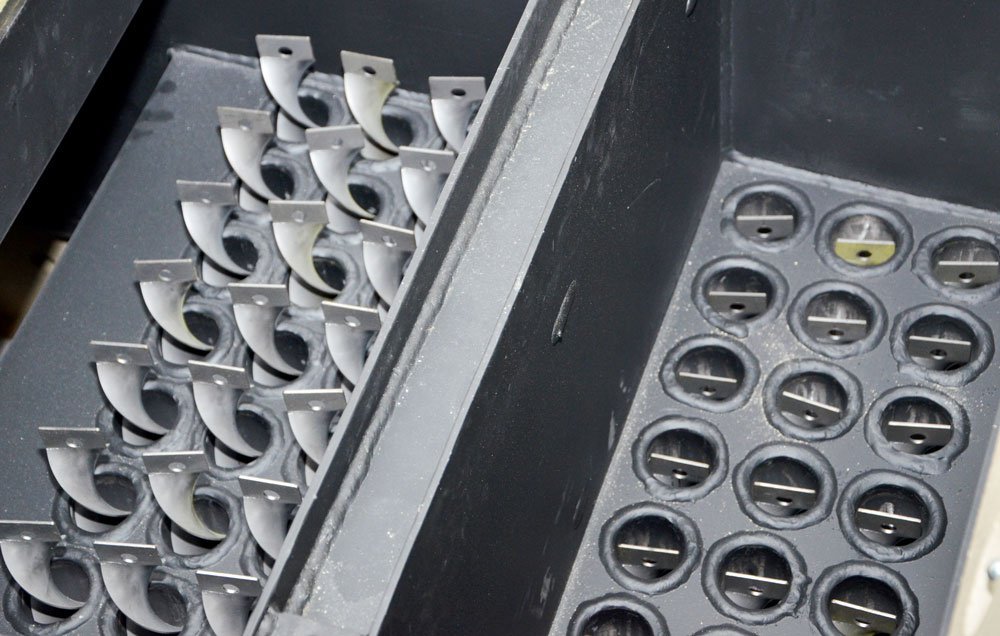

Échangeur de chaleur auto-nettoyant
Dans l'échangeur tubulaire vertical se déplacent des turbulateurs de haut en bas à des fins de nettoyage. Ils empêchent tout dépôt qui réduirait l'efficacité et se portent garants d'un minimum permanent de pertes par les fumées. Ils assurent en outre le fonctionnement de la chaudière sur une longue période sans nécessité d'entretien ou de nettoyage. Toutes les zones importantes de la chaudière sont nettoyées de façon totalement automatique
Sécurité de fonctionnement maximum

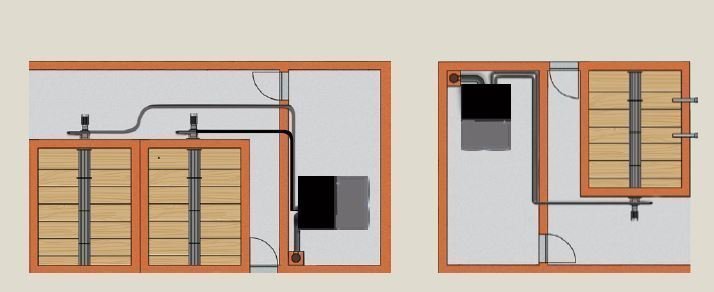

Deux vis d'extraction indépendante l'une de l'autre garantissent un prélèvement redondant des granulés du local de stockage. Le dosage exacte associé à une turbine d'aspiration spécialement développée assure une aspiration terminale absolument fiable dans un réservoir cyclonique de 500 litres. Les granulés parviennent dans la chambre de combustion par une écluse rotative qui assure une totale sécurité contre le retour de flamme et les incendies.
FLEX
Les systèmes d'extraction Guntamatic Flex sont appropriés aux locaux de stockage particulièrement grands ou utilisés intensément.
En plus d'une grande fiabilité de fonctionnement et des besoins en nettoyage réduits, la vis sans fin de sortie de silo du système d'extraction par aspiration,
d'une grande efficacité et fabriquée pour durer longtemps, permet une extraction même sur des sols en pente. Cette solution est particulièrement économique si le sol en pente est construit par le client.
CHAUFFER DE FAÇON ÉCONOMIQUE ET FIABLE
- Écologique et très performante : efficacité maximum jusqu’à 94 %
- La technologie industrielle de grille à gradins permet de contrôler la température du lit de combustion
- Échangeur de chaleur extrêmement grand et auto-nettoyant grâce à son architecture, en dôme, éprouvée
- De longues durées de service sans entretien ni nettoyage
- Sécurité de fonctionnement maximale de par sa construction modulaire
- Produit de série industrielle avec une disponibilité rapide
- Possibilité de montage sur site par un chauffagiste
- Concept de sécurité raffiné avec prévention du retour de flamme et surveillance de la température du local de stockage des combustibles
- Excellente qualité et éléments maintes fois testés
- Propre fabrication des pièces de rechange, d'où un approvisionnement optimal
- Affichage de fonctionnement à LED de grandes dimensions
- Commande simple à l'aide de l'interface tactile adaptée à l'utilisateur
- Accès externe par PC ou téléphone mobile (option)
- Transport automatique des cendres dans le conteneur à cendres sur roulettes ou aspiration entièrement automatique dans une tonne de 200 litres (option)
- Construction modulaire qui simplifie le transport et la mise en place
- Fabrication en série et propre fabrication des pièces de rechange, d'où un approvisionnement optimal
- Un menu Erreurs et des tests de composants séparés facilitent l'analyse et le service
- Accessibilité optimale pour les interventions de service et d'entretien
Données techniques
Tabelle zum scrollen
Type PRO 175 | Ensemble PRO 350 | Ensemble PRO 600 | Ensemble PRO 850 | ||
Combustible | Bois déchiqueté P16B ou P45A* (EN14961-4) | ||||
Puissance chaudière PRO 175 | 188 | On obtient la puissance totale par la combinaison des modules respectifs | kW | ||
Besoin de tirage de la cheminée | 0,1 | 0,1 | 0,1 | 0,1 | mbar |
Volume d'eau | 572 | 1 144 | 1 716 | 2 288 | litre |
Contenance conteneur à cendres | 240 max. | 480 max. | 720 max. | 960 max. | litre |
Largeur du système | 1 700 | 2 x 1 700 | 3 x 1 700 | 4 x 1 700 | mm |
Poids total | 2 200 env. | 4 400 env. | 6 600 env. | 8 800 env. | kg |
Échangeur de chaleur de sécurité (anti-ébullition) | oui | oui | oui | oui |
|
Raccordement électrique | 400 V / 20 A | 400 V / 20 A | 400 V / 20 A | 400 V / 20 A |
|
* Combustion de bois déchiqueté P45A (G50), uniquement si la qualité est excellente<br/> ** Puissance nominale indiquée pour puissance modulaire < 400 kW <br/> *** Puissance maximale chaudière possible, modèle non disponible en Allemagne
Économiquement parlant et de façon sûre en ce qui concerne l'avenir : les plaquettes de bois déchiqueté et les granulés de bois font partie des combustibles disponibles les moins coûteux. Parallèlement, les chauffages modernes aux plaquettes de bois déchiqueté et granulés de bois fonctionnent de manière hautement efficace et leur bilan écologique est excellent.
Combustion hautement efficace : grâce à la taille du lit de combustion réglable en fonction des besoins, les granulés et les plaquettes de bois déchiqueté sont en tout temps optimalement consumés en termes d'écologie et d'économie.

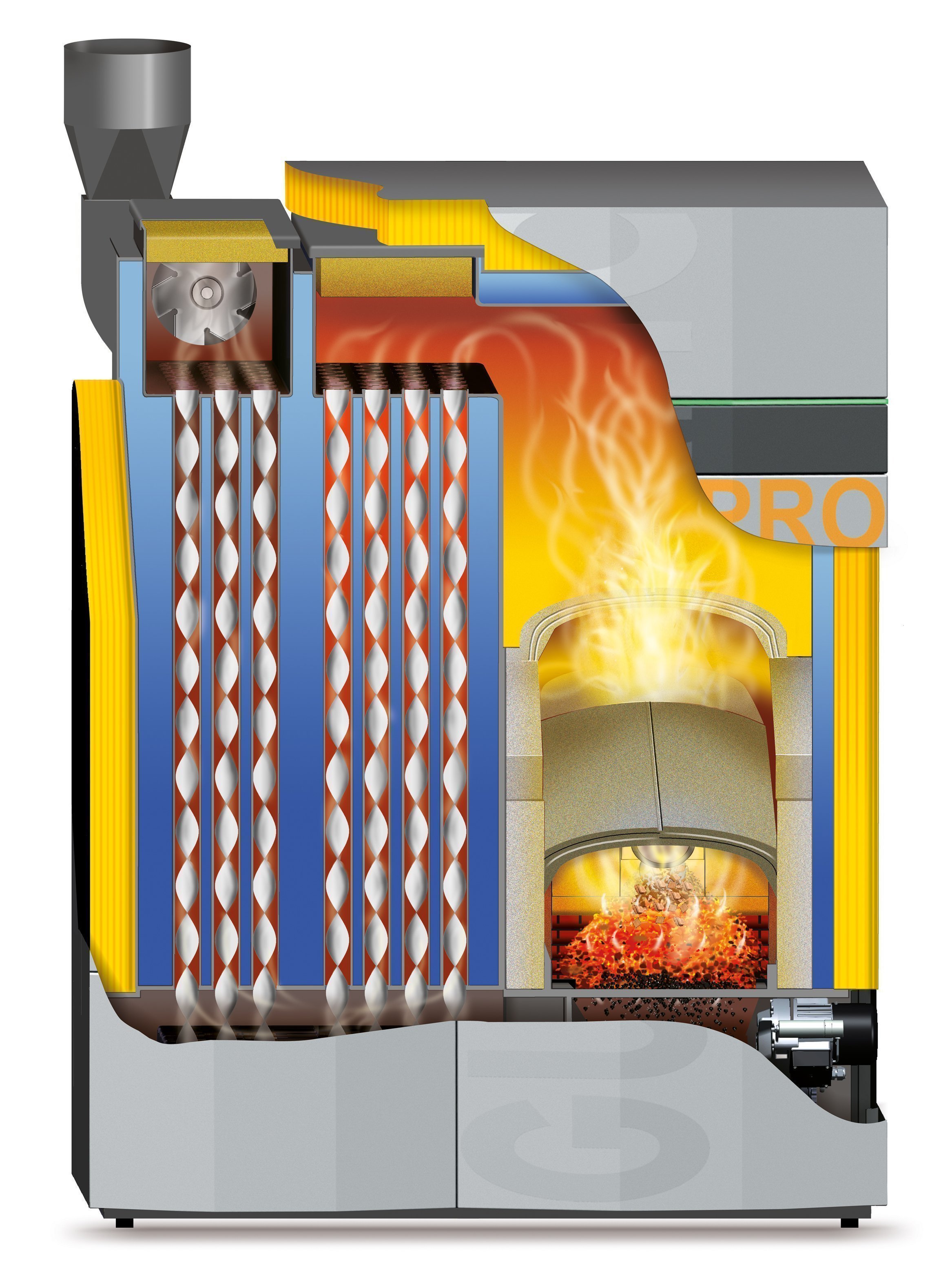

Vue en coupe
Rapport d'essai
Résultat du test récapitulé :
« Mise en place particulièrement simple et pratique grâce au système par bloc modulaire inédit ; construction modulaire à plusieurs niveaux qui assure également une sécurité de fonctionnement maximum et qui protège de l'arrêt total ; très flexible en termes d'extraction et de choix du combustible ; … »
- testée par BLT Wieselburg (Autriche) sur le meilleur taux d'émissions et une efficacité particulièrement élevée conforme à la norme EN 303-5 en 2012 et 2013
- testée pour déterminer la résistance mécanique (sécurité pression) par le TÜV SÜD SZA (Autriche)
- testée sur la sécurité en matière de technique de prévention des incendies par IBS Linz (Autriche)
- testée selon les directives européennes les plus sévères en matière de sécurité des machines et des installations (CE)
- testée sur la sécurité électrique par Ziviltechnik Stöp (Autriche)
- Expertise des analyses de risques et des homologations CE par le bureau d'ingénierie HET
Récompensée par le Prix de l'innovation autrichien 2014
Récompensée par le label écologique autrichien ZU 37
