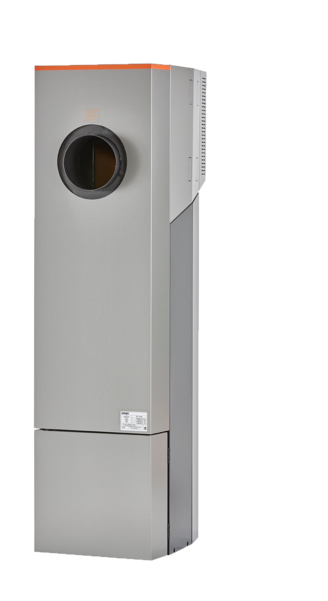

FILTRE EC
24/85/250 KW
FILTRE ÉLECTRIQUE À SEC
Le filtre EC dont la technologie est protégée est disponible en différentes tailles. C'est le parfait complément pour rendre votre chaudière à biomasse encore plus respectueuse de l'environnement. Il fonctionne selon un principe de séparation à deux niveaux : les particules grossières que contient le gaz sont séparées en premier lieu par la chambre à réaction intégrée (cyclone), le filtre électrique placé dans le doigt de gant du cyclone filtre lui les fines particules contenues dans les fumées. Le doigt de gant du cyclone peut être déplacé en hauteur de sorte que, lors de certaines phases, les fumées passent par le by-pass, ce qui est particulièrement utile au démarrage et lors des phases transitoires.
Le plus grand
confort
Tout est question de technique
TOUS LES AVANTAGES EN BREF
- Le filtre EC convient aussi bien au montage au sol qu'au montage mural (exception : le filtre EC 250)
- Usure et entretien quasi inexistants
- Consommation énergétique extrêmement faible
- Principe de séparation à deux niveaux (séparation préalable par le cyclone, séparation des fines particules dans le filtre électrique)
- Construction très compacte
- Degré de séparation très élevé
- Nettoyage automatique du filtre
- Commutation sur by-pass intégrée
- Post-équipement possible (condition : commande tactile sur la chaudière)
Données techniques
Tabelle zum scrollen
Désignation | EC filter 24 P | EC Filter 24 | EC Filter 85 | EC Filter 250 | Unité |
|---|---|---|---|---|---|
Plage de puissance | 7 - 33 | 7 - 24 | 20 - 85 | jusqu'à 250 | kW |
Dimensions du filtre (L x H x P) | 430 x 1045 x 440 | 430 x 1600 x 440 | 430 x 1600 x 440 | 720 x 2100 x 820 | mm |
Poids | ca. 65 | 90 env. | 90 env. | 180 env. | kg |
Raccordement tube de fumée | Ø 130 | Ø 130 | Ø 180 | Ø 250 | mm |
Raccordement électrique | 230 | 230 | 230 | 230 | V |
Puissance électrique | max. 30 | 30 max. | 30 max. | 60 max. | watt |
Tension max. électrode | 30 | 30 | 30 | 30 | kV |
Distance min. au plafond | 300 (optimal 750) | 300 (optimal 750) | 300 (optimal 750) | 400 (optimal 850) | mm |
Volume conteneur à cendres | 12 | 32 | 32 | 65 | litre |
Nettoyage | automatique | automatique | automatique | automatique | |
Vidage périodique des cendres | 1 à 3 fois par saison de chauffage | 1 à 3 fois par saison de chauffage | 1 à 3 fois par saison de chauffage | 1 à 3 fois par saison de chauffage | |
Convient aux chaudières | Therm / Biostar / Hybrid | BIOSTAR 12-33 / BIOSMART / BIO-VARIO / BIO-HYBRID | POWERCHIP-BIOCOM- POWERCORN bis 85kW / BMK / BMK VARIO-P / BMK-HYBRID | aux chaudières à partir de 85 kW | |
Cascade | un filtre EC par appareil de base | un filtre EC par appareil de base | un filtre EC par appareil de base | un filtre EC par appareil de base |
Vue en coupe
